海灣GST-LD-8302C型切換模塊接線安裝技術

作者:海灣消防 文章來源:http://vzck.cn/ [ ]

海灣GST-LD-8302C型切換模塊接線安裝技術

特點

GST-LD-8302C切換模塊主要用于重要設備的啟動、停動控制。與具有斷路、短路檢測功能的多

線制控制盤配合使用,如 GST-LD-KZ014 型多線制控制盤等。

本模塊提供一組常開、常閉觸點,使多線制控制盤與外部控制設備電氣隔離。用兩線實現啟動

控制及回答、短路、斷路檢測,便于現場布線。電路部分和接線底殼采用插接方式,接觸可靠、便于

施工。

技術特性

13. 工作電壓:

啟動電壓:DC24V 允許范圍:DC20V~DC28V

14. 工作電流:

監視電流≤4.5mA

動作電流≤26mA

15. 輸出容量:5A ,AC220V 或 5A ,DC24V

16. 線制:與多線制控制盤采用二線制連接;與現場設備采用四線連接,其中兩線用于控制設備,

兩線用于接收回答信號。

17. 使用環境:

溫 度: -10℃~+50℃

相對濕度≤95%,不凝露

18. 外形尺寸:120mm×80mm×43mm

19. 外殼防護等級:IP30

結構特征、安裝與布線

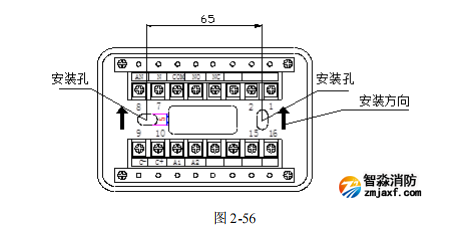

本模塊的外形尺寸及結構與 GST-LD-8302 切換模塊相同,安裝方法也相同,其對外端子示意圖

如圖 2-56


接線說明如下:

C+、C-:啟動命令信號輸入端子(DC24V);

 A1、A2:常開無源回答信號輸入端子;

 以上為弱電端子;

 AN、N:有源回答輸入端子(AC220V);

COM、NO、NC:命令信號輸出端子,為無源常開、常閉觸點(5A,AC220V)。

布線要求:各端子外接線建議采用 BV 線,導線截面≥1.5mm2。

應用方法

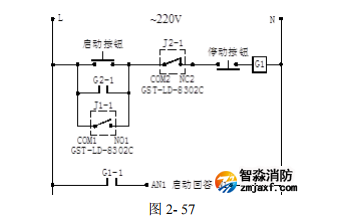

利用二個 GST-LD-8302C 切換模塊可完成對交流設備的啟??刂疲鐖D 2-57 示。
