其它附件系列ZD-01終端附件規范接線方式,用于代替GST-LD-8303模塊等有源輸出端的終端電阻和二極管及其輸入端的終端電阻,可選配。
一、ZD-01終端附件概述
ZD-01終端器,主要用于代替有源被控設備控制端的終端電阻和二極管、反饋端的終端電阻。使接線更加規范,提高系統的可靠性。可用于GST-LD-KZ014直接控制點,GST-LD-8301、GST-LD8303等模塊。
二、ZD-01終端附件技術特性
1、電氣特性:最大工作電壓DC30V,最大工作電流1A。
2、使用環境:
溫度:-10℃~+50℃
相對濕度≤95%,不凝露
3、外殼尺寸:26mm*23mm*5.5mm
4、重量:約10g
5、執行標準:Q/GST13-2006
三、ZD-01終端附件結構特征及工作原理
終端器的外形示意圖如圖1,工作原理如圖2所示。

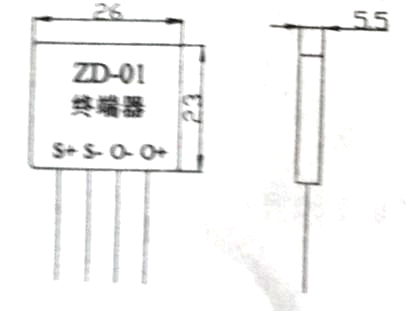

圖1 外形示意圖

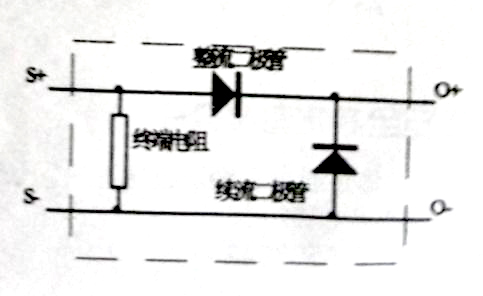

圖2 工作原理圖
四、ZD-01終端附件的安裝與布線
警告:安裝設備之前,請切斷電源并確認端子的連接線極性準確無誤。
1.安裝前應首先檢查外殼是否完好無損,標識是否齊全。
2.終端器應安裝在控制輸出的末端(被控設備)。
接線說明如下:
S+、S-:紅色、黑色輸入線,有極性,接控制輸出;
O+、O-:綠色、白色輸出線,有極性,接設備。
五、應用方法
1、直接控制點與終端器配接的接線示意圖如圖3所示。
2、輸入/輸出模塊有源輸出控制設備時,與終端器配接的接線示意圖如圖4所示。
3、輸入模塊與終端器配接時接線方法同圖4輸入部分。

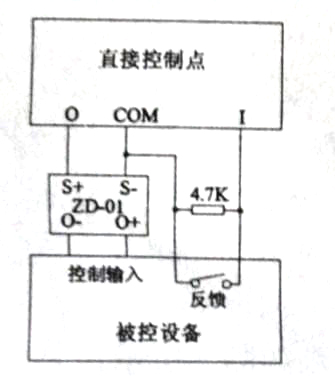

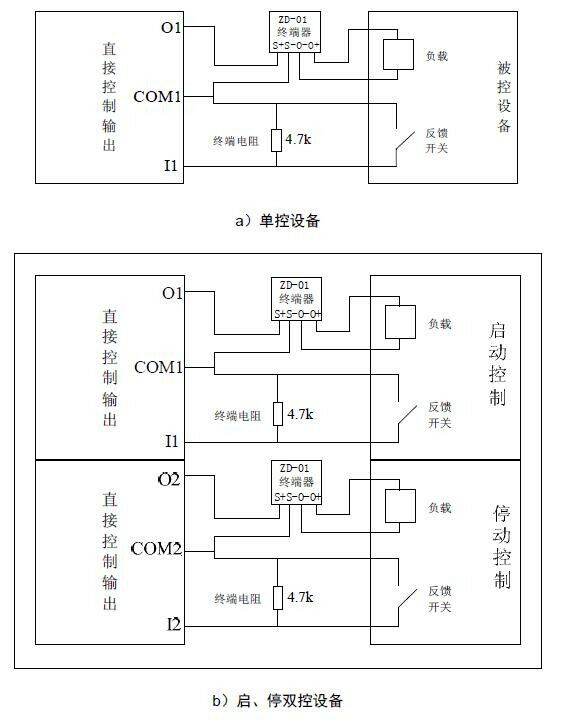

圖3 與直接控制點接線示意圖

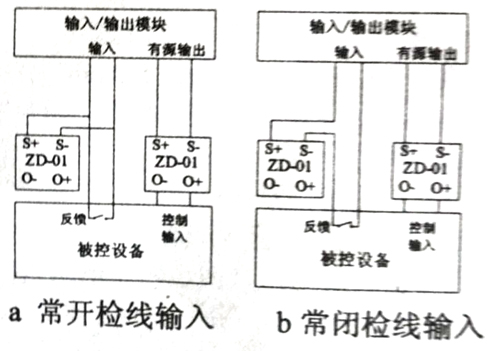

圖4 與模塊配接接線圖
海灣消防公司主營:海灣消防報警系統銷售,消防設備安裝,海灣氣體滅火、海灣電氣火災、消防水噴淋系統施工安裝,售后維修,海灣消防網站:http://vzck.cn/;海灣消防服務熱線:4006-598-119
