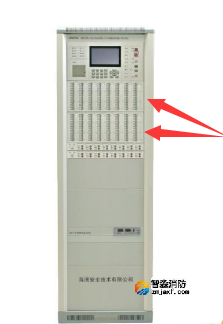

箭頭處的2塊手動盤

海灣消防H高能主機手動盤（也稱總線控制盤，如上圖箭頭處）每塊有128個單元，每一單元均有一個按鍵、兩個指示燈和一個標簽。手動盤通常用來直接控制聲光、輸入輸出模塊等。

如果現場控制點位過多，那么就可能需要多塊手動盤，但每一塊手動盤都必須有一個唯一的編號，也就是說，一臺火災報警控制器不能出現編碼相同的兩塊手動盤。

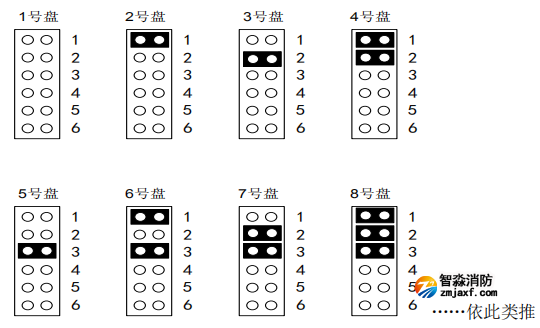

那么，怎么給手動盤編碼設置盤號呢？手動盤的編號是六位二進制編碼方式，按照編號從小到大的順序在每塊手動盤的X1插針上，插上相應的插針，如下圖。
